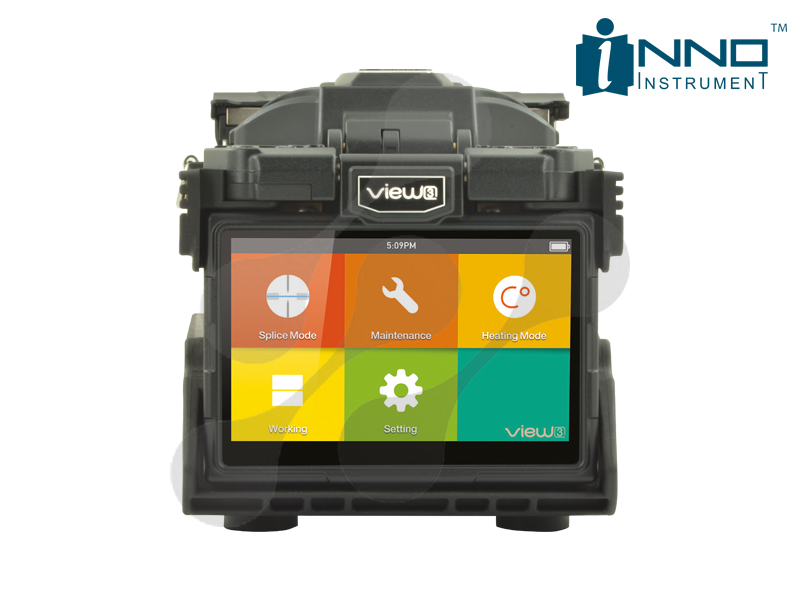

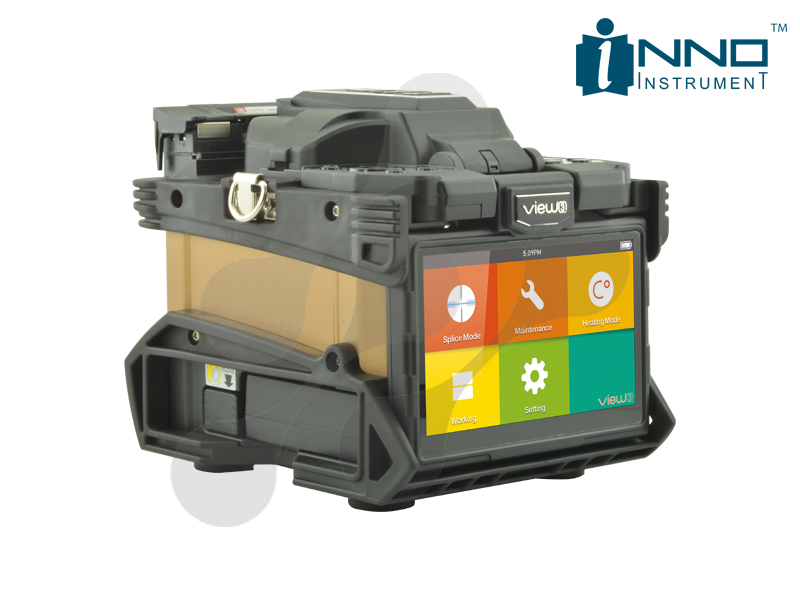

İNNO View3 Active V-Groove Fusion Splicer
- FTTx ARC Füzyon Splicer
• Aktif V-groove clad ve hizalama metodu
• Minimum kayıp ile dünyanın en başarlı splice metodu
• 5” Renkli ve yüksek çözünürlüklü dokunmatik Ekran
• Çift tıklama ile yakınlaştırma
• Karanlık ortamlar için 3 seviyeli LED aydınlatma
• Yansıma yapmayan yapısıyla iş verimliliğini artırmaktadır
• Isıtıcı fırın için çıkarılabilir konnektör tutucu
• 250μm/900μm/3 mm Yassı kablo ve SOC için 5mm kablo kesici
• 35 farklı splice modu
• Işıklandırmalı tuş yapısı
• Yüksek dayanıklılık için seramik fiber sabitleyici
• Zorlu iklim koşulları adaptasyonu
Aktif V – Groove
Aktif V-Groove Clad Alignment Splicing Methodu ile View 3,en yeni Aktif V-Groove teknolojisini kullanarak çok daha sürdürülebilir ve sorunsuz yapıdadır.
Ekran
5” Yüksek çözünürlüklü LCD Dokunmatik Ekranı ile View serisi diğer splicerların çok üstünde görüntüleme kalitesi ve deneyimi sunmaktadır.5” olan ekran boyutuna kıyasla 800×480 gibi oldukça yüksek bir çözünürlük ve görüş açısı sunmaktadır.
Büyütme
Ekrana çift tıklayarak yapılabilen zoom özelliği ile endüstri standartlarındaki en yüksek oran olan 520x zoom yapılabilmektedir.Böylece bu özellik sayesinde fiber durumu en ince detayına kadar görülebilmektedir.
Arayüz
Kullanıcı dostu arayüzü ile View serisi en amatör kullanıcıların dahi hiç bir yardım ve özel eğitime gereksinim duymadan splice fonksiyonunu doğru bir şekilde yapabilmelerine yardımcı olmaktadır.
SOC Uyumluluğu
Çıkarılabilir SOC Tutucu ve Isıtma Fırını ile View 5 uyumluluğu sayesinde kullanıcıları tatmin edecek FTTx(Fiber to the X) deneyimleri ortaya konulabilmektedir.
Batarya
Yüksek Kapasiteli Batarya ile sahada uzun süreli çalışma performansı ortaya koyulabilmektedir.Endüstri standartı olan 170 splice/ısıtma operasyonu 4200mAh batarya ile rahatlıkla yapılabilmektedir.
Led Çalışma Işığı
3adet parlak LED ile en karanlık ortamlarda bile çalışma kolaylığı sunulmaktadır. Endüstriyel alanda tek olarak sunulan 3 ışıklı aydınlatma sistemi ile ışıklar sayesinde fiber tutucular ve splice noktaları rahatlıkla aydınlatılabilmektedir.
Clamp
Üst düzey dayanıklılık için kullanılan seramik mandal(clamp) ile soyulmuş fiberi güvende tutarak,fiber yüzeyine gelebilecek zararları önlemeye yardımcı olmaktadır.
Elektrot Kapağı
Özel dizayna sahip kullanıcı dostu Elektrot kapağı ile hiçbir ekstra ekipmana ihtiyaç duymadan elektrotların değiştirilmesi kolayca yapılabilmektedir.
| Model | View 3 |
| Dimension | 143H x 130W x 155D mm (excluding rubber bumper) / 152H x 147W x 175D mm (including rubber bumper) |
| Weight | 2.31KG (with battery) / 1.95KG (without battery) |
| Number of Fiber | Single |
| Applicable Fibers | SM(ITU-T G.652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655) |
| Compatible Fiber / Cable | 0.25~3.0 mm / Indoor Cable |
| Cleaved Length | Diameter: 0.125~1 mm / Cleave Length: 8~16 mm |
| Cladding Diameter | 80~150 μm |
| Splicing Mode | Max 128 modes |
| Heating Mode | Preset 5 modes / Max 32 modes |
| Typical Splice Loss | SM: 0.02dB / MM:0.01dB / DS:0.04dB / NZDS: 0.04dB / G.657: 0.02dB(ITU-T Standard) |
| Return Loss | >>60dB |
| Lighting | 3 White LEDs |
| Splicing Time | Quick mode : 7 sec / Auto mode : 9 sec |
| Estimated Splice Loss | Available |
| Heating Sleeve Length | 20~60 mm |
| Heating Time | FP-03 typical heating time: 30 sec |
| Results Storage | The last 2000 results |
| Tension Test | 1.96~2.25N |
| Operating Condition | Operating Altitude: 0~5000m above sea level, 0~95% relative humidity, -10~50°C, Max Wind 15m/s |
| Storage Condition | 0~95% relative humidity, -40~80°C |
| Display | 90° bi-directional view, 5.0” Color High Resolution Display |
| Fiber View & Magnification | X, Y, XY, X/Y : 520X Magnification |
| Power Supply | AC Input 100-240V, DC Input 9-14V |
| No. of Splice / Heating with Battery | 4200mAh Battery Capacity, Typical 170 times (Splice+Heat) |
| Operating Methods | Button / Touch screen |
| Automatic Calibration | Automatic arc calibration by air pressure and temperature |
| Electrode Life | 3500 arcs, can be extended by using an electrode grinder |
| Terminal | USB2.0 / MINI USB |
